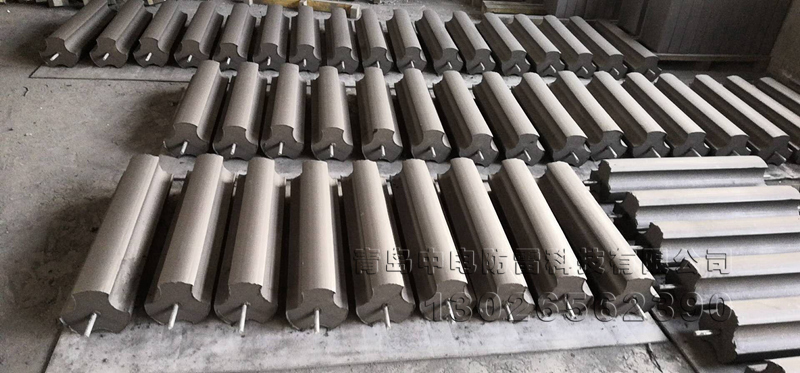

TT-MK-A低电阻接地模块

TT-MK-A低电阻接地模块性能特点
（1）  耐腐蚀、无毒害、使用寿命长、安装方便，减少施工工作量；

（2）  能吸湿保湿、接地电阻低；

（3）  耐大电流冲击阻值不增大，也无变硬、发脆、断裂现象；

（4）  能有效降低高电阻土壤率的接地电阻；

（5）  接地电阻受季节影响小，阻值能长期保持稳定。

TT-MK-A低电阻接地模块用量计算

    根据多年使用接地模块建造地网的实践经验，总结出如下模块用量计算经验公式：
　 　　　ρ·M
　　n = ———— 计算结果是小数时收为整数。
　　　　Rn·K

式中：n 是接地模块数量。
　　ρ  —— 土壤电阻率。
　　M —— 模块接地系数，取值范围是0.12~0.16，土壤电阻率ρ越大，M 取值越小。
　　Rn —— 地网设计接地电阻值。
　　Ｋ —— 利用系数，取值范围是0.7~0.85，模块数量越多，K取值越小。

通常各系数之间的取值关系可参考下表：

土壤电阻率	接地系数（M）	利用系数（K）
ρ＜200Ω.m	0.16	0.85
200≤ρ＜500Ω·m	0.15	0.8
500≤ρ＜1000Ω·m	0.13	0.75~0.8
ρ≥1000Ω·m	0.12	0.75
