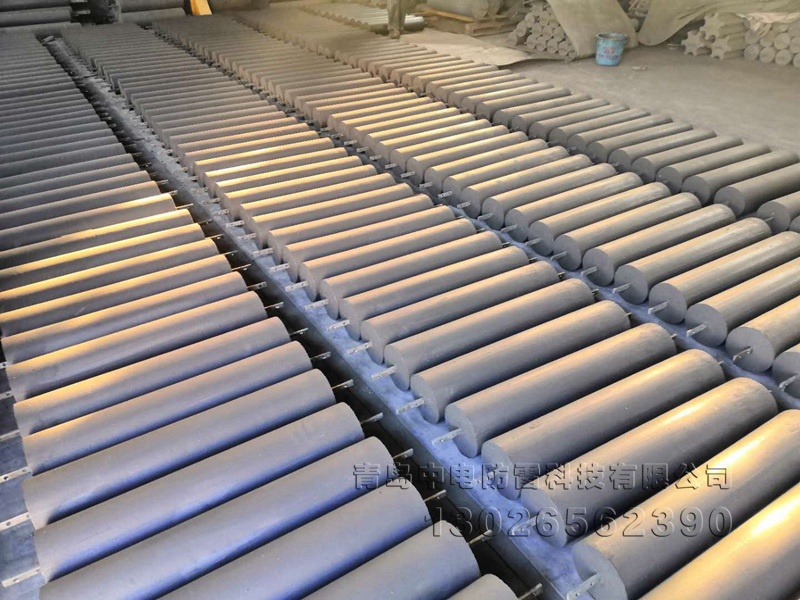

GL-MF546，GL-MF646石墨接地模块

一：石墨接地模块又分为方形接地模块、圆柱型接地模块、梅花型接地模块，是一种以导电非金属材料为主的接地体，它由导电性、化学稳定性好的非金属材料、金属接地体、电解质和吸湿剂组成，是接地工程中在近几年最常用的科学办法，根据其土壤情况，安装适量的接地模块，即可达到接地电阻≤1Ω的要求，使用接地模块降阻，既能最大限度地降低接地电阻，又能保证接地体长期保持稳定，其使用有效期大于60年。



二：工作原理

接地模块内置热镀锌扁钢，方便与其它接地金属材料的有效连接，增大接地体接触面积，以及接地模块的保湿性、吸湿性和稳定的导电性达到更好的降阻目的。



三：性能特点

1、采用化学稳定非金属导体材料作为模块的导电介质，其导电性不受季节影响。

2、能吸湿保湿、能保持与土壤有效接触、接地电阻低且能保持长期稳定

3、在高土壤电阻率地区，能有效降低地网接地电阻。

4、耐大工频和冲击电流冲击，电阻稳定。

5、耐腐蚀、无毒、使用寿命长、安装简便。

6、能经受－40℃的低温，北方高寒地区同样适用。



四：常用规格：

方  形接地模块	500*400*60MM
圆柱型接地模块	￠150*800MM
圆柱型接地模块	￠150*1300MM
圆柱型接地模块	￠200*1000MM
梅花型接地模块	￠150*800MM
梅花型接地模块	￠200*1000MM
梅花型接地模块	￠260*1000MM

如果上表中没有您需要的规格，请联系我们，我们可以根据您的要求另外生产。



五：施工方法

1、接地模块采用垂直埋置，接地模块采用水平埋置。埋置深度不小于0.8米。

2、模块间距不应小于5米。

3、模块极芯并联或与地线连接时，必须焊接，焊接面积为连接体的2倍以上。

4、应在焊接处清除焊渣，并涂上防腐导电漆或沥青漆。

5、回填土应适量洒水，分层夯实，待模块充分吸湿（24小时）后测量接地电阻。



六：注意事项

1、贮存模块应保持一定湿度，避免高温、干燥、曝晒。

2、运输和安装时，应避免机械力损伤模块。

3、在寒冷地区，模块应埋在冻土层以下。



七：主要应用范围

1、发电厂、变电站、开关站、高压输电线路、电气化铁路、电信、移动通信基站、微波中继站、地面卫星接收站、雷达站等工作接地、安全接地和防雷接地。

2、贵重精密仪器、计算机机房设备、邮电程控设备、广播电视设备、电子医疗设备等工作接地和保护接地。

3、各种高层建筑及最大构筑物、名胜古建筑、高大纪念塔等防雷接地。

4、石油输送管道及油气罐，易燃易爆物质仓库防雷接地。
