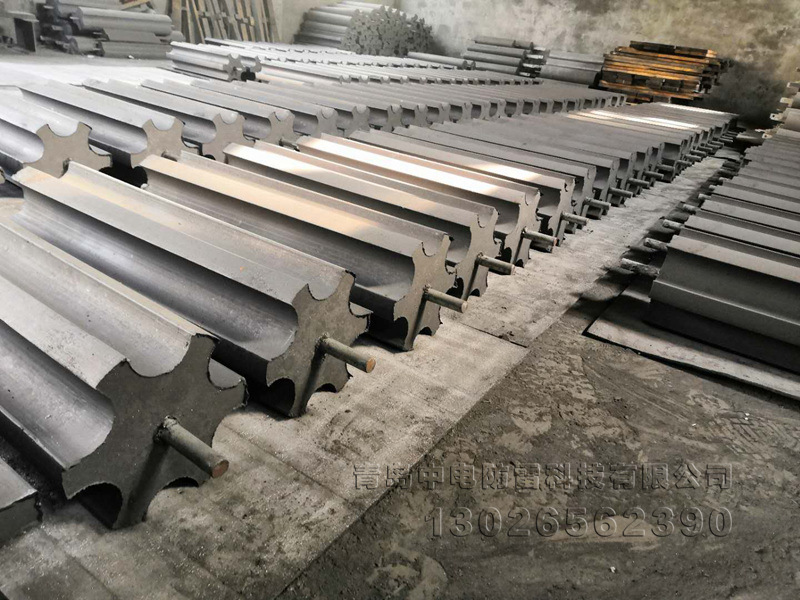

避雷接地碳棒

梅花形避雷接地碳棒，是青岛中电采用先进防雷技术开发、生产的一种新型降阻材料。梅花形避雷接地碳棒使用高碳粉末和热镀锌钢材（也可以用铜排）做主要材料，添加钝化剂、膨润剂、吸湿保湿剂等特殊材料。本品具有无毒环保，导电性强、降电阻率高，耐腐蚀性、耐候性好等优点，使用时基本不受地质条件及干湿度所限制，在高寒高旱地区-40度的环境下同样适用。其特点是长效降阻30年免维护。梅花形避雷接地碳棒通过高压研究院试验合格，质检部门检验合格，保证质量。

一、梅花形避雷接地碳棒性能指标：

1、室温下电阻率：≤1.16Ω.m  2、冲击电流耐受：2.59%   3、工频电流耐受：2.92%  4、酸碱度测量实验：PH值9.7 5、降电阻率：75%-95%  6、年平均腐蚀率：0.0002-0.0005  7、使用有效期：30年

二、梅花形避雷接地碳棒应用范围：

1、发电厂、变电站、核电建设、风电建设、水电建设、开关站、高压输电线路、电气化铁路、电信、移动通信基站、微波中继站、地面卫星接收站、雷达站等工作接地、安全接地和防雷接地。

2、贵重精密仪器、计算机机房设备、邮电程控设备、广播电视设备、电子医疗设备等工作接地和保护接地。

3、各种高层建筑及高大构筑物、名胜古建筑、高大纪念塔、山地道路监控等防雷接地。

4、油田、石油输送管道及油气罐，易燃易爆物质仓库防雷接地。

三、梅花形避雷接地碳棒使用方法：

1、 在有效长度范围内，尽可能选择在土壤电阻率小的地方埋设接地体。

2、接地碳棒的埋设地点应远离热源。

3、接地碳棒的埋设地点应尽量避开有强腐蚀性物质的地方。

4、 接地碳棒的埋设地点应尽量远离人们经常活动的地方，否则应采取措施防止跨步电压危害。

5、接地碳棒的埋设深度顶端离地面应大于0.6米，条件许可时宜适当深埋。埋设间距应在5米以上。

6、梅花形避雷接地碳棒须采用同种耐腐蚀金属材料，以焊接方式确保接地系统埋地部分电气连接牢固可靠。应采用搭接焊，搭接长度不得小于扁钢宽度的两倍或圆钢直径的6倍，且应多边焊接。建议焊缝长度不小于100mm。不得有虚焊、漏焊。

7、 仔细清除焊渣，并在焊接部位涂覆沥青或其他防腐材料，作好防腐处理。

8、 以原土或细粘土回填，至少应保证接地体周围有30～50cm细土，并充分灌水。

青岛中电防雷科技有限公司生产的梅花形避雷接地碳棒全部采用纳米级石墨制，吸湿保湿能力强，导电率好，电流中的电子通过时，这种稳定的结构使得这种高碳纳米石墨制成的防雷产品不会干扰电子的通过，在公司进行的大电流冲击试验中，能够迅速让巨大的电流快速通过，现场可用万用表测试，机芯全部采用热镀锌材料，防腐蚀，防断裂，质保30年。
